赛博墓志铭：给未来的时间胶囊

一个普通人类如何用技术对抗遗忘

【本文含有AI创作】

去年，我在博物馆看了一场特别的展览：关于宋代官员徐谓礼文书的展览。

徐谓礼，是南宋中期的一位普通官员，卒于1254年。他的墓葬在21世纪初被发现时，棺材里除了尸骨，还有一整套随葬的告身等纸质文书，相当于今天的任职文件、工作履历。这些纸张在地下埋藏了大约七百多年，依然可以被小心地展开阅读，墨迹清晰，官印完整。

徐谓礼文书

那些文书记录了他一生的仕途轨迹：从基层小吏到地方官员，每一次升迁、每一个任职地点、每一道朝廷下发的任命文书，都被一一保留下来。这是目前发现的唯一一套基本完整呈现宋代官员一生仕宦历程的实物档案，也因此成为研究中国古代文官制度的关键材料之一。

但最触动我的，并不仅仅是它的史学价值，而是一个更私人的念头：七百多年前，徐谓礼（或者他的家人）做了一个决定——把这些记录他一生仕途的文书放进棺材，陪他一起下葬。对旁人来说，这些纸只是手续、公文，并不贵重，不是金银珠宝，也不是精美艺术品；但对他而言，这些是他存在过的证据，是他一生奔波、努力、升迁、挫折的痕迹。

从结果来看，他做到了。几个世纪之后，我们透过这些略显脆弱却依然清晰的纸张，知道了他的名字，知道了他走过怎样的仕途，也知道了有这样一个普通的南宋官员，曾经真实地活过。

当我回家后，站在硬盘柜前,看着那些闪烁微光的指示灯,突然意识到:我们这一代人或许是第一批需要认真思考"数字遗产"的人类。不是那种留给子孙的社交账号密码,而是真正的、物理意义上的、能穿越时间甚至文明断层的信息载体。

如果有一天,我的肉身化为尘土,那些记录着我思考痕迹、创作片段、情感记忆的比特流,该以怎样的形式陪葬?

第一层困境:介质的物理衰变

周末我去电子市场,盯着柜台里琳琅满目的存储设备看了很久。老板以为我要买东西,热情地介绍:“这个U盘读写速度快,500MB/s呢!“我摇摇头,问了个让他愣住的问题:“哪种存储介质能保存一千年?”

U盘,这个我们随身携带、习以为常的小东西,其实是最脆弱的选择。它使用的是NAND闪存技术——在硅基板上蚀刻出数十亿个微型晶体管,每个晶体管包含一个被氧化层包裹的浮栅极。数据就存储在这个浮栅极中:当控制电路施加高电压时,电子通过量子隧穿效应穿过氧化层,在浮栅极中累积,这就是写入"1”;没有电子累积就是"0”。

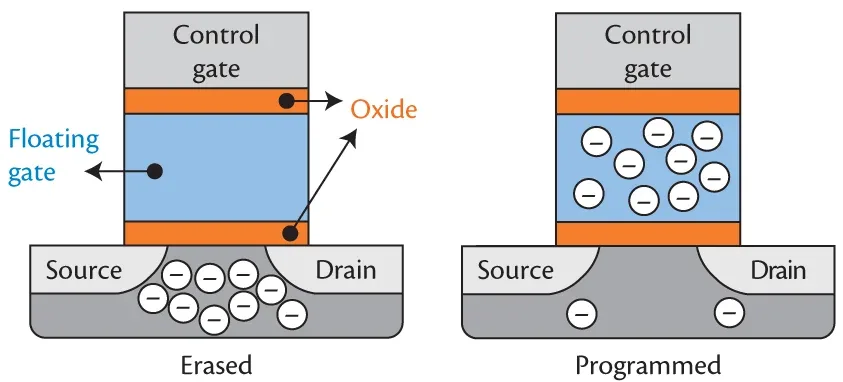

SSD 数据存储原理

问题出在"永恒"这个概念上。浮栅极中的电子并非被彻底锁死,它们会因为氧化层的微观缺陷、热运动、以及量子效应,逐渐泄漏回去。这个过程在物理学上称为"电荷保持力衰减"(Charge Retention Degradation)。在25摄氏度的常温下,消费级TLC(三层单元)闪存的数据保持时间大约只有1年,SLC(单层单元)稍好,能达到10年。如果温度升高到40摄氏度,这个时间会缩短一半。

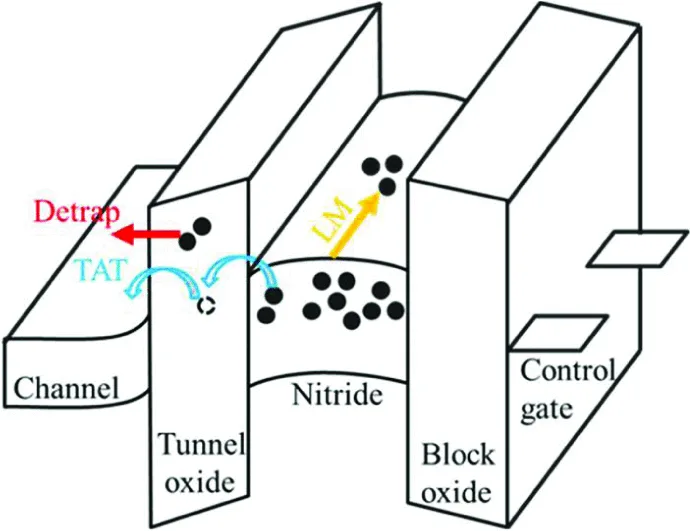

“Investigation of Retention Characteristics in a Triple-level Charge Trap Flash Memory” - 研究三层电荷陷阱闪存的长期数据保持特性，包括三种主要电荷损失机制：去陷阱（detrap）、陷阱辅助隧穿（trap-assisted tunneling, TAT）和横向电荷损失

更可怕的是写入次数的限制。每次擦写,高电压会对氧化层造成微小损伤,累积的损伤最终会让这个单元失效。SLC的擦写次数上限大约是10万次,MLC是1万次,TLC只有3000次,而最新的QLC甚至只有1000次。

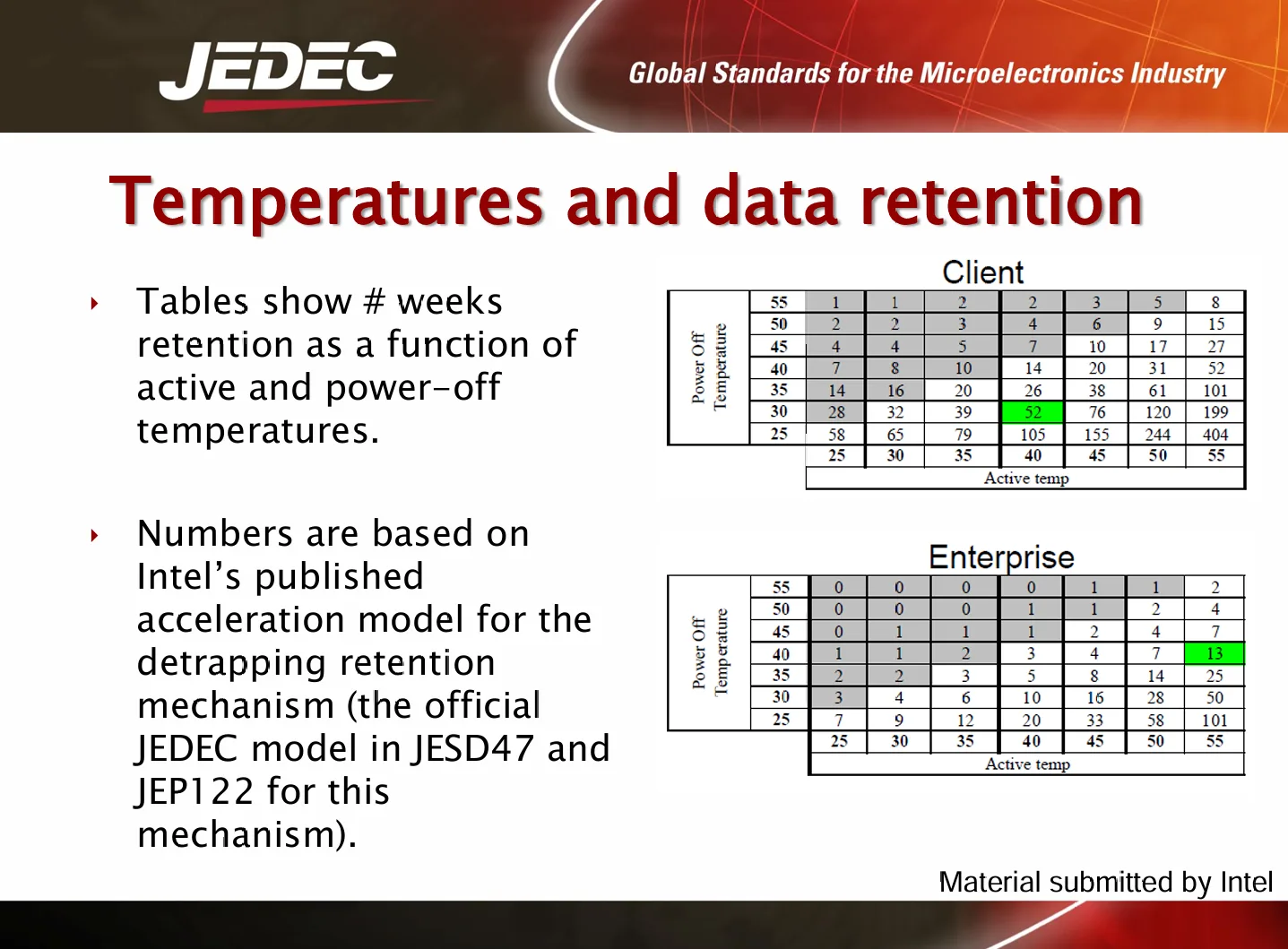

如果长期不通电，情况会更糟。我找到JEDEC固态硬盘委员会主席Alvin Cox在2015年会议上展示的数据，里面有张令人不安的表格：消费级SSD在工作温度40°C、存储温度30°C的条件下，断电存储一年后数据仍可保持；但如果存储温度升至55°C，最坏情况下一周内就会开始失效。企业级SSD的情况更严峻——在40°C工作、25°C存储的条件下，断电后只能保持20周，极端情况下7天内数据就可能损坏。这意味着，如果你把已经用了很久的U盘放进棺材，指望十年后还能读取，很可能只会得到一堆损坏的文件。

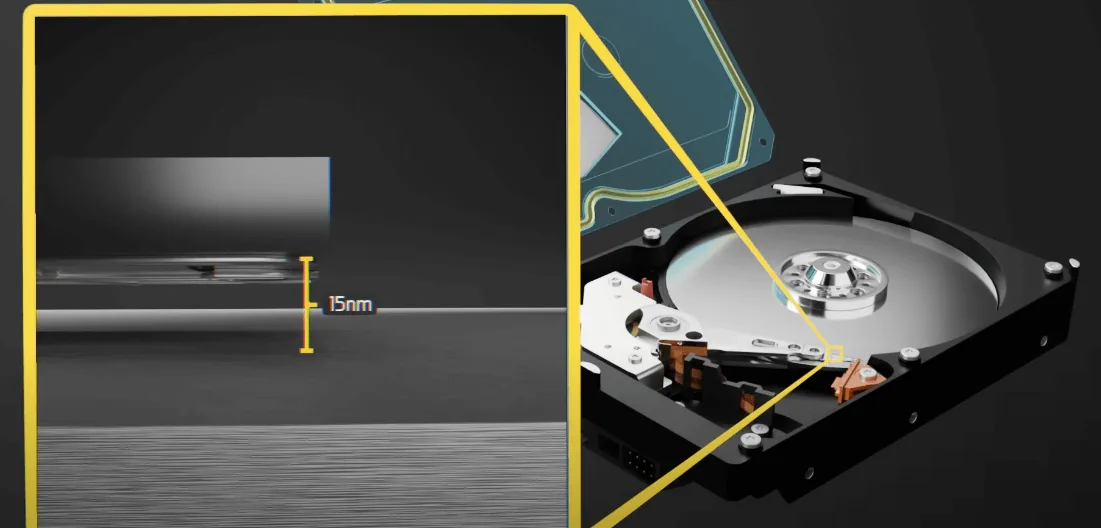

机械硬盘的情况稍微复杂一些。我拆开过一块报废的西部数据硬盘,那些精密的结构让人叹为观止:铝合金或玻璃基板上镀着纳米级的钴铬合金磁性层,读写磁头悬浮在距离盘片表面3到5纳米的位置——比人类头发丝的万分之一还要近。这个间隙中容不下任何灰尘颗粒,所以硬盘内部是近乎真空的无尘环境,现代的充氦硬盘更是将氦气密封在盘体内,减少空气阻力和氧化。

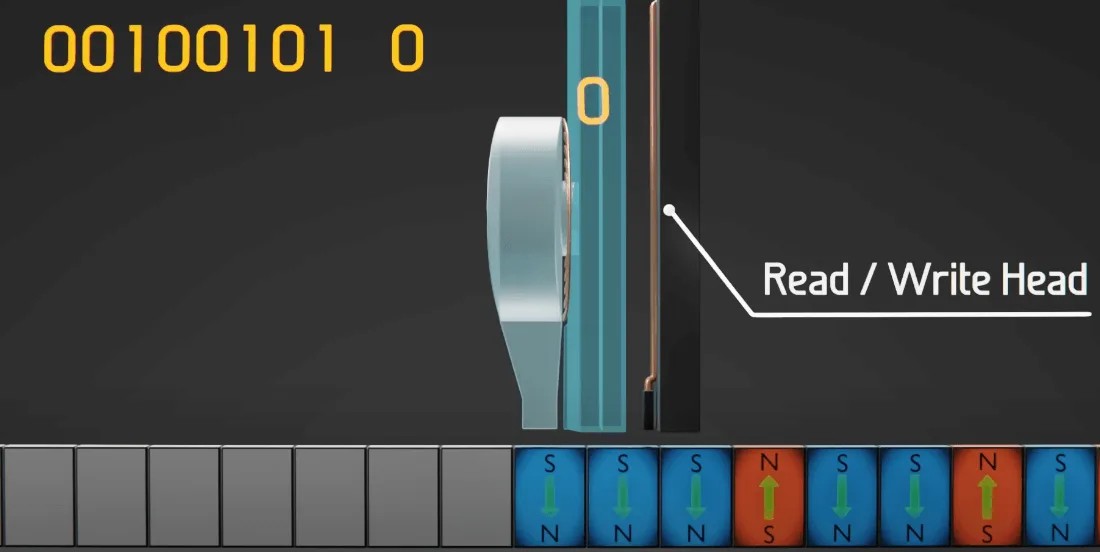

数据以磁畴的形式存储——想象磁性材料表面有无数微小的磁铁,它们的N极和S极指向代表了0和1。写入数据时,磁头产生的磁场会强行翻转这些磁畴的方向。但磁性不是永恒的。在常温下,磁畴会因为热运动而发生自发磁化翻转,这个现象叫做"超顺磁效应"(Superparamagnetism)。磁畴越小(也就是存储密度越高),热波动的影响就越明显。

目前的PMR(垂直磁记录)技术已经将存储密度推到了每平方英寸1TB的理论极限量级，单个磁性颗粒尺寸只有约10纳米，虽然实际磁畴由数百个颗粒组成、尺寸达到数百纳米。在这个尺度上，室温的热能足以让磁畴在长期存储中发生自发退磁。西部数据的企业级硬盘标称MTBF(平均无故障时间)是200万小时，但Backblaze公司每年发布的硬盘故障率报告显示，实际使用中，硬盘的年故障率在1.3%到2%之间，2024年整体AFR为1.57%，个别问题型号甚至能达到5-6%。三年后的累积故障率会更高。

第二层困境:光学介质的材料科学

DVD和蓝光光盘曾经被认为是"永久存储"的代名词。我收藏了一些十几年前刻录的光盘,前段时间拿出来读取,发现有三分之一已经无法识别。盘片表面看起来完好无损,但放进光驱,只能听到激光头徒劳地来回寻道的声音。

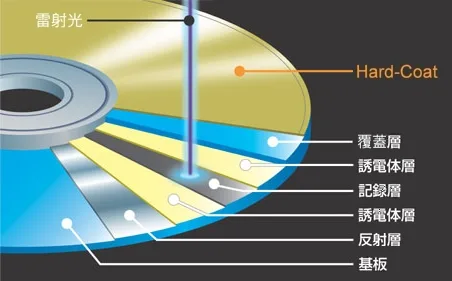

光盘的结构比看起来复杂。以蓝光光盘为例,从下往上依次是:聚碳酸酯基板、记录层、介质层、反射层、保护层。数据存储在记录层中——对于可刻录光盘(BD-R),这一层是有机染料,常用的有酞菁染料(Phthalocyanine)、偶氮染料(Azo)和双偶氮染料。刻录时,405纳米波长的蓝紫色激光聚焦在染料层,高温让染料发生不可逆的化学变化,从透明变为不透明,形成"坑"(pit)和"台"(land)的交替排列。

问题在于,有机染料会降解。紫外线会破坏染料分子的化学键,氧气会氧化它们,水汽会让聚碳酸酯基板水解,温度变化会导致膨胀收缩,各层之间的粘合剂会老化。国际标准化组织ISO测试表明,在摄氏25度、相对湿度50%的理想条件下,高质量的BD-R光盘能保存30到50年。

然后我发现了M-DISC(Millennial Disc)。这是2009年由Brigham Young大学开发的技术,后来商业化生产。它的革命性在于抛弃了有机染料,改用无机材料——主要成分是碳酸盐化合物,类似岩石的化学稳定性。刻录时需要更高的激光功率,大约是普通蓝光盘的3到5倍,激光实际上是在物理蚀刻材料,而非化学改变。

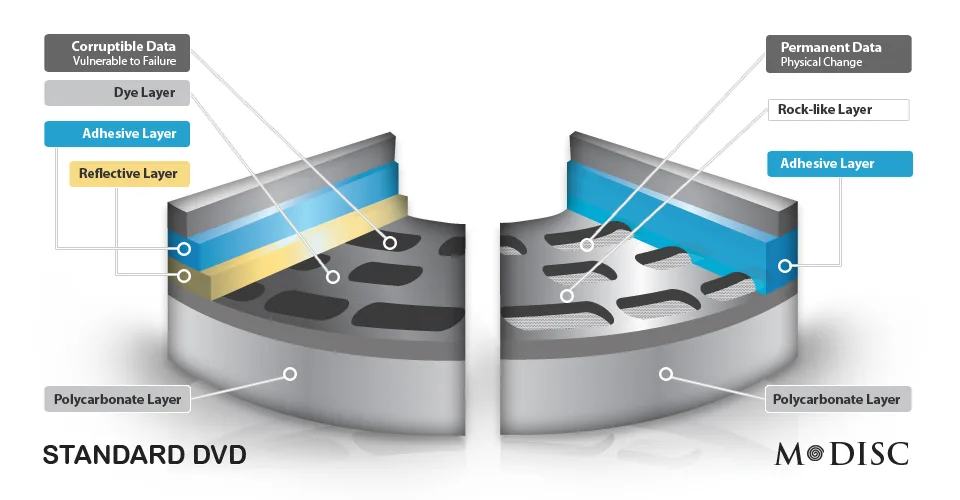

M-DISC 实际产品和与普通DVD区别

我买了一台支持M-DISC刻录的先锋(Pioneer)BDR-XD08,还有一盒Verbatim的M-DISC蓝光盘。刻录100GB数据花了将近3个小时,明显比普通光盘慢。但刻录完成后,我用显微镜观察了盘片表面,那些被激光蚀刻出的凹坑边缘清晰锐利,完全不同于染料光盘的模糊边界。

美国国防部的研究机构NIST(国家标准与技术研究院)对M-DISC做过加速老化测试。他们把光盘放在摄氏85度、85%相对湿度的环境中——这相当于自然环境下几十年的老化过程。普通DVD-R在这种条件下几周就失效了,M-DISC坚持了一个多月仍然完好,错误率没有明显上升。根据Arrhenius方程推算,在常温常湿下,M-DISC的理论寿命可以达到1000年。

当然,这个"1000年"有很多前提条件。首先,聚碳酸酯基板本身也会老化,虽然比染料慢得多,但在几百年的尺度上,塑料的分子链断裂、结晶度变化、机械强度下降,这些都是无法避免的。其次,读取设备的问题:1000年后,还有能读取蓝光光盘的设备吗?

就在我为光盘的塑料基板担忧时,我发现了微软正在研发的Project Silica——一个真正意义上的"永恒存储"项目。

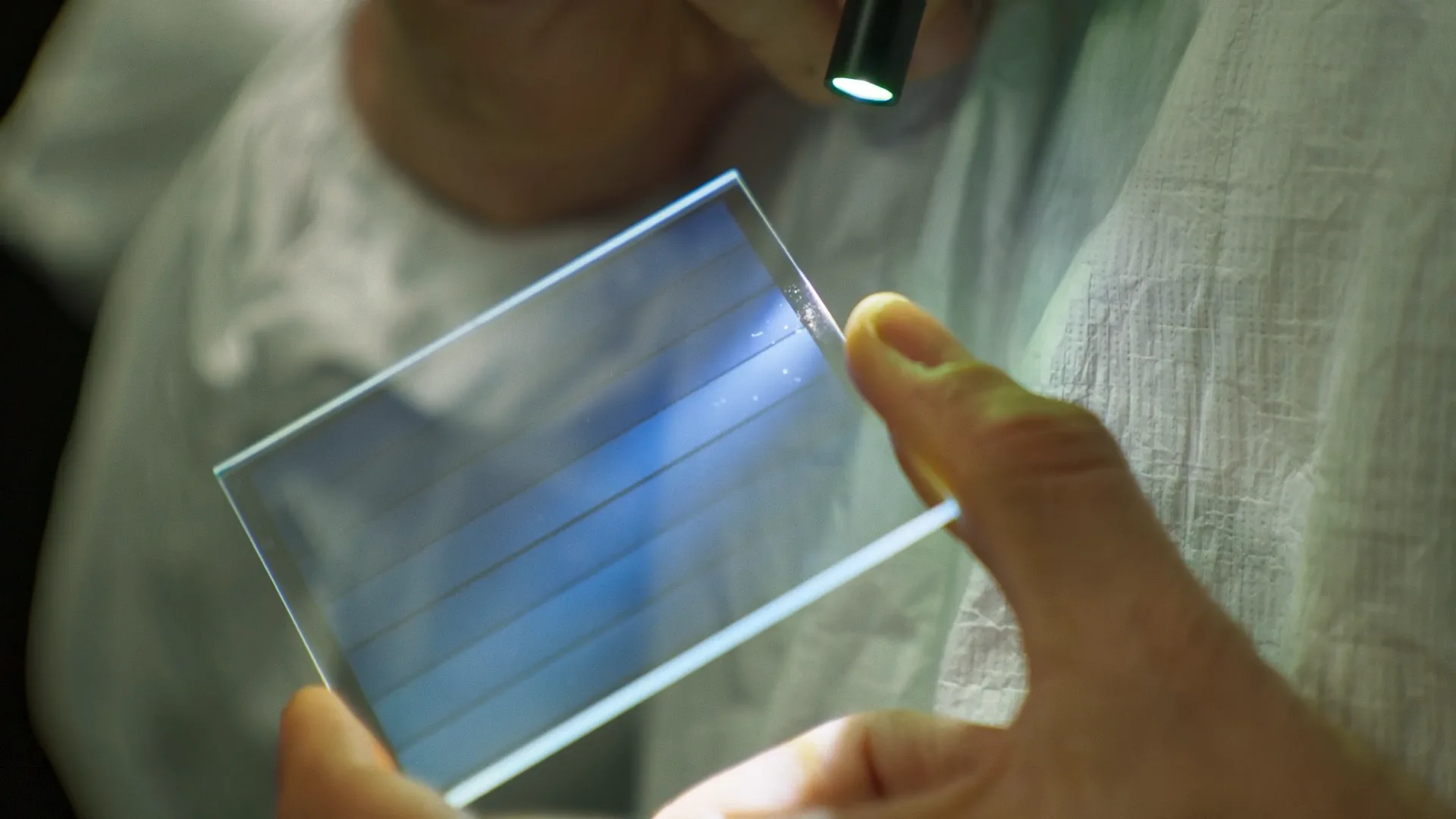

微软 Project Silica 项目图片

Project Silica使用的是纯石英玻璃作为存储介质。不是表面刻录,而是利用飞秒激光在玻璃内部的三维空间中创建微小的光学结构——每个"体素"(Voxel,三维像素)大约只有几微米,通过改变激光的功率和偏振,可以在同一位置编码多个比特。数据被存储为玻璃内部折射率和双折射性的永久性改变。

这不是化学反应,而是物理结构的改变。石英玻璃在地质尺度上几乎是惰性的——自然界中的石英晶体可以在地壳中稳定存在数十亿年。微软的测试表明,在190摄氏度的高温下,Project Silica的玻璃片依然能保持数据完整性。根据外推计算,在常温下,这种存储介质的寿命可以超过一万年,甚至更久。

2019年,微软成功将整部《超人》电影(75.6GB)存储在一块10cm×10cm×2mm的石英玻璃片中。读取使用的是偏振光显微镜和机器学习算法——激光束扫描玻璃内部,检测每个体素的双折射特性,然后解码为数字信息。

但问题是,这项技术还处于实验室阶段,商业化遥遥无期,个人根本无法获取。而且读取设备极其复杂——需要精密的光学系统和专门的解码算法。如果未来的文明失去了这些技术,即使玻璃片完好无损,也无法读取其中的数据。

这让我陷入了思考:最先进的技术,不一定是最可靠的方案。真正能穿越时间的,或许是那些简单、直观、可以用基础技术理解的存储方式。

第三层困境:纠错码与冗余设计

假设我选定了M-DISC作为核心存储介质,下一个问题是:如何应对不可避免的局部损坏?

光盘的敌人无处不在。划痕、指纹、霉菌、盘片形变,任何因素都可能导致读取错误。幸运的是,光盘从一开始就考虑了这个问题。CD采用的是CIRC(Cross-Interleaved Reed-Solomon Code)纠错码,DVD使用RS-PC(Reed-Solomon Product Code),蓝光光盘使用了LDC(Long Distance Code)和BIS(Burst Indication Subcode)的组合。

Reed-Solomon码是一种强大的代数纠错码,最初由MIT的数学家在1960年代发明。它的原理基于有限域(Galois Field)上的多项式运算。简单来说,假设你要存储k个数据符号,编码器会生成n个符号(n>k),额外的n-k个符号是"校验符号"。解码器可以容忍最多(n-k)/2个符号错误。

对于蓝光光盘,每个纠错单元包含248个字节,其中216字节是数据,32字节是校验码。这意味着理论上可以纠正16个字节的错误。但这是在假设错误随机分布的情况下。实际上,光盘的损坏往往是"突发错误"——一道划痕可能破坏连续几百个字节。

这时候"交织"(Interleaving)技术就发挥作用了。编码前,数据会被重新排列,原本相邻的字节会被分散到不同的位置。这样即使一个区域完全损坏,解码时通过反交织重新排列,损坏会被分散到多个纠错单元中,每个单元只受到轻微影响,Reed-Solomon码依然能够修复。

但这还不够。商业光盘的纠错能力是固定的,你无法调整。如果我要存储真正重要的数据,需要更激进的冗余方案。

这时候需要引入PAR2(Parity Archive 2)技术。这是一种文件级别的纠错工具,最初是为了Usenet新闻组的可靠传输设计的。PAR2的工作原理类似Reed-Solomon,但操作对象是整个文件块。

我做了一个实验。把1GB的照片打包成一个压缩包,然后用par2cmdline工具生成30%冗余的恢复卷:

par2 create -r30 -n100 photos.zip

这会生成100个小文件,总大小约300MB。关键是,即使原始压缩包损坏了50%,只要我能找到足够的恢复卷,就能完整重建数据。

我测试了极端情况:故意用砂纸磨花了光盘表面,造成约1%的扇区不可读。直接读取原始文件时,解压缩失败了。但运行PAR2修复:

par2 repair photos.zip.par2

程序扫描了所有可用的文件和恢复卷,计算出缺失的部分,十几分钟后,完整的photos.zip被重建出来,MD5校验码完全一致。

这给了我信心。我的方案是:

1. 主数据集:刻录在3张M-DISC BD-R XL(100GB)光盘上,共300GB
2. 第一层冗余:每张光盘生成30%的PAR2恢复卷,刻录在第4张光盘上
3. 第二层冗余:最关键的数据(精选照片、核心文档)再刻录一份完整备份

总共5到6张光盘,能容纳我最重要的数字生活。

第四层困境:格式的自解释性

现在假设我的光盘被完美保存了500年,未来的考古学家(或者一个好奇的后代,或者外星生物)挖开我的墓,发现了这些光盘。他们能读懂吗?

这是个分层的问题。首先是物理层——他们需要意识到这个薄薄的圆盘是信息载体。光盘的螺旋轨道结构在显微镜下很明显,凹坑和平台的交替排列显然是人工编码。但如何读取?

我决定在每张光盘的内圈(Lead-in区域)额外刻录一个"引导区",用最简单的编码存储读取指南:

• 激光波长:用一系列渐变的光栅图案,暗示最佳读取波长在380nm到420nm之间(蓝紫光)
• 读取速度:用螺旋线的间距变化,表示线速度应该是4.92米/秒(标准1x蓝光速度)
• 解码方式:用图示表示17PP调制(蓝光光盘的通道编码方式)

更重要的是逻辑层。文件系统对未来文明来说可能是黑盒子。NTFS、exFAT、UDF,这些都是高度复杂的数据结构。我需要一个更直接的方案。

我写了一个Python脚本,创建了一个"裸数据"映像文件。没有复杂的文件系统,只有原始的字节流,按照固定的格式排列:

[魔术头:8字节] [版本号:4字节] [数据块数量:8字节]
[数据块1:头部+内容] [数据块2:头部+内容] ...

每个数据块包含:

[类型:4字节] [长度:8字节] [校验和:32字节] [内容:N字节]

类型字段定义了内容的格式:0x01表示未压缩的位图图像,0x02表示UTF-8文本,0x03表示WAV音频,0x04表示原始RGB视频帧。我刻意避免使用任何需要复杂解码的格式——没有JPEG,没有MP4,没有压缩包。所有的照片都转换成PNG或未压缩的BMP,所有的视频都转换成逐帧的RGB序列。是的,这极大地增加了存储空间的需求,但却最大化了可解释性。

在光盘的最前面,我放置了一个"罗塞塔石碑"——一个自包含教程,用图像和少量文本解释如何解码后续数据:

第一页:展示二进制的概念。一张黑白棋盘,每个格子要么是纯黑(0)要么是纯白(1),旁边用点阵表示同样的图案,点阵下方是对应的二进制数字。

第二页:解释字节(Byte)。8个二进制位排成一行,用不同的颜色分组,展示如何将比特组合成字节,以及十进制与二进制的对应关系(0到255)。

第三页:ASCII码表。一个完整的表格,左列是字节值(十六进制),右列是对应的字符。从空格、数字、大小写字母、标点符号,一直到控制字符。每个字符都用大号字体展示,便于识别。

第四页:基本几何图形。圆、三角形、正方形,每个图形下方标注了像素坐标的表示方法,解释位图的扫描顺序(从左到右,从上到下)。

第五页:RGB色彩空间。一个立方体,三个轴分别代表红、绿、蓝,角点标注了(0,0,0)黑色和(255,255,255)白色,以及(255,0,0)纯红、(0,255,0)纯绿、(0,0,255)纯蓝。一张彩虹渐变图展示了颜色混合。

第六到十页:逐步复杂化的图像——人类的手(各种手势),面孔(不同的表情),然后是我自己的照片,我生活的城市,我的家。每张图像都附带简短的文字说明(用ASCII编码的英文和中文),但图像本身是自解释的。

这个设计借鉴了1972年和1973年发射的先驱者号探测器上的金属铭牌,以及1977年旅行者号携带的金唱片。卡尔·萨根团队当年面对的问题和我一模一样:如何向一个完全陌生的智慧体传达信息?

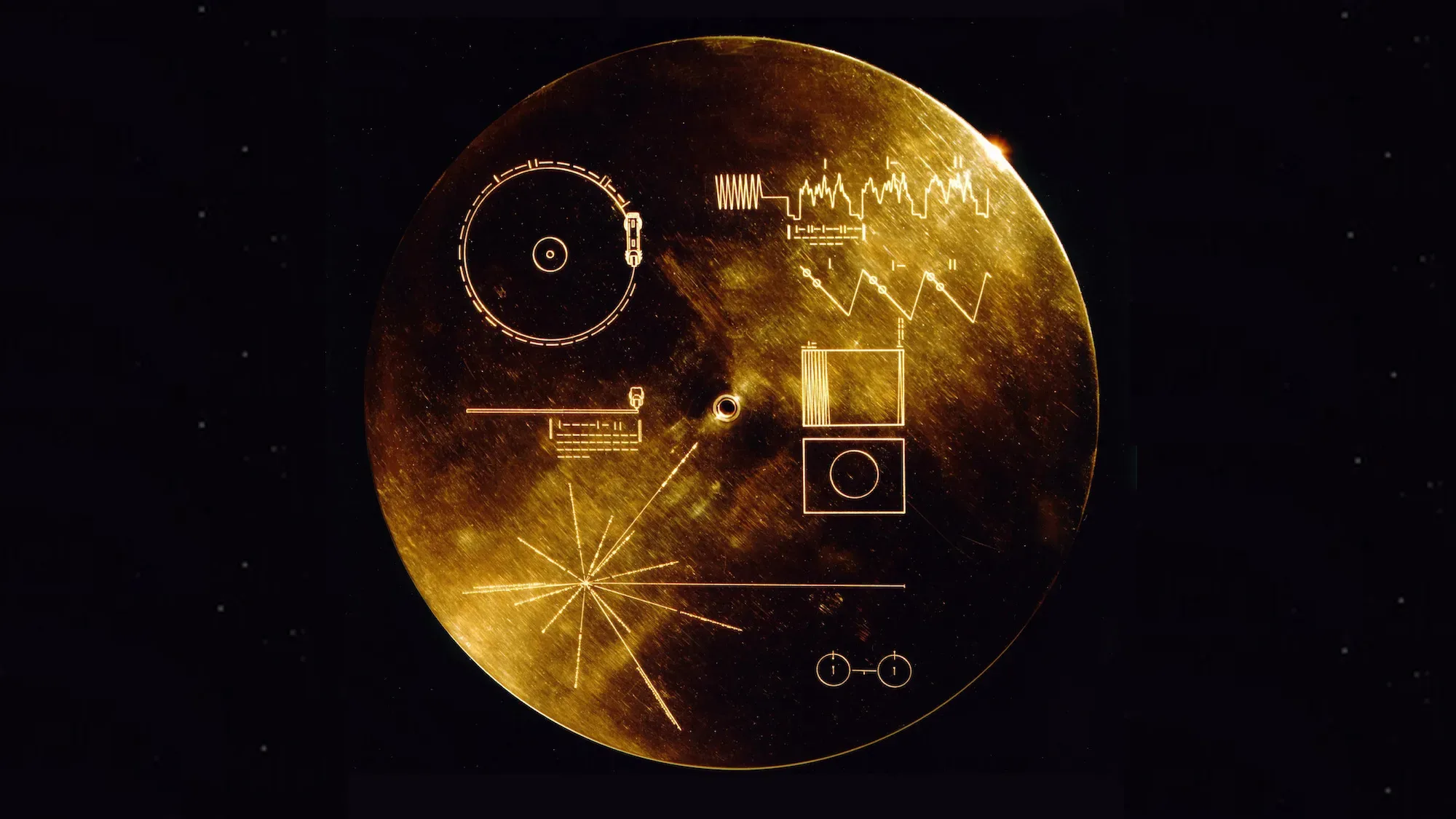

旅行者号上携带的镀金唱片

旅行者号金唱片的封面是一个杰作。左上角画着唱片的播放方式——一个唱针接触唱片表面的侧视图,甚至标注了正确的转速(每秒16.66转,用二进制数表示)。右上角是一个脉冲星地图,用14条射线表示太阳相对于14颗脉冲星的位置,每条射线旁边标注了脉冲星的周期(用氢原子的超精细跃迁频率作为时间单位)。

我无法在光盘上蚀刻出同等精度的脉冲星地图,但我可以存储当前的星空照片。我用Stellarium软件生成了2026年1月6日的北半球星图,标注了主要恒星的位置、亮度、光谱类型。我还加入了地球自转轴的岁差数据——地轴每26000年绕黄道极旋转一圈,这是个可靠的"时间戳"。如果未来的解读者掌握了天文学,他们可以通过对比当时的星空和我记录的星空,推算出光盘的创建年代,误差不会超过几百年。

第五层困境:个人信息的层层嵌套

我要保存的不是人类文明的全部知识,只是"我"这个个体的存在痕迹。

我精选了300张照片,涵盖了我生命中的关键时刻:童年、求学、工作、旅行、重要的人、重要的地方。每张照片都附带元数据:拍摄时间、地理坐标、当时的心情记录。

我保存了我写过的所有文字:博客文章、日记、未完成的小说、工作笔记、给朋友的信。这些文字记录了我的思想轨迹,我如何看待世界,我在不同阶段的困惑和顿悟。

我保存了我创作的代码:从早期学习时的"Hello World",到后来的复杂项目。每个项目都附带了README文件,解释它要解决什么问题,为什么我认为它重要。

我保存了我的声音:录制了一段自我介绍,用WAV格式存储——48kHz采样率,16bit量化深度,立体声,未压缩。我用最平静的语气,讲述了我是谁,我生活在什么样的时代,我希望被如何记住。

我保存了我的音乐播放列表:那些伴随我度过无数个夜晚的歌曲,每首歌都有一段注释,说明我为什么喜欢它,它让我想起了什么。

我甚至保存了一些看似无意义的东西:我最常访问的网站的截图,我的桌面壁纸,我的键盘敲击习惯统计(我打字时最常用的快捷键,最常出现的拼写错误)。这些细节构成了"我"的独特性。

但我不需要保存整个互联网,不需要保存维基百科。那些属于人类集体记忆的东西,会有其他人、其他机构去保存。我的墓中只需要"我"。

第六层困境:DNA存储的美丽幻想

在研究存储技术的过程中,我反复被DNA存储的概念吸引。这个想法太浪漫了:用生命本身的语言来记录我的存在,用四种核苷酸的排列来编码我的记忆。

DNA存储不是科幻。2017年,哈佛大学的研究团队成功将一段视频编码到大肠杆菌的基因组中。2019年,微软和华盛顿大学合作,将200MB音乐编码为DNA,并完整恢复。DNA的存储密度是惊人的——理论上,一克DNA可以存储215 PB的数据。

但当我深入研究后,现实让我清醒了。

DNA并不是永恒的。它的化学键会断裂,这是无法避免的物理过程。在常温下,DNA分子会发生水解——水分子攻击磷酸二酯键,导致DNA链断裂。氧化反应会损伤碱基,尤其是鸟嘌呤(G)。脱氨基反应会让胞嘧啶(C)变成尿嘧啶(U),导致信息错误。

2012年,丹麦哥本哈根大学的研究团队在《自然》杂志上发表了一篇论文,通过分析新西兰恐鸟(Moa)化石中的DNA降解速度,计算出DNA的半衰期大约是521年。这意味着,即使在理想的保存条件下(恒温、干燥、避光),每过521年,DNA分子中的化学键就会断裂一半。

1000年后,原始DNA链基本完全断裂成短片段。虽然可以通过测序重组,但需要大量的冗余副本和复杂的生物信息学算法。2000年后,DNA已经退化成难以识别的碎片。西伯利亚冻土中那些保存了数万年的猛犸象DNA,之所以还能测序,是因为极端的低温环境(常年-10℃以下)大幅减缓了化学反应速率,而且科学家需要数千个DNA拷贝才能拼凑出完整的基因序列。

更现实的问题是成本。DNA合成的价格虽然在下降,但依然昂贵。我联系过几家公司,报价是每个碱基0.05到0.10美元。存储1MB的数据,需要约400万个碱基对,成本在20万到40万美元之间。存储我的核心数据(假设压缩到20MB),成本将超过400万美元——这已经超出了任何合理的预算。

而且,DNA存储的读取极其复杂。需要基因测序设备,需要了解编码方案,需要纠错算法。如果未来的文明失去了这些技术,DNA就只是一堆神秘的生物大分子,毫无意义。

我意识到,DNA存储更像是一个科研项目,而非个人可用的方案。它的半衰期太短,成本太高,实用性不足。作为我的赛博墓志铭的一部分,它太脆弱了。

但这个探索过程本身是有价值的。它让我理解了一个根本性的问题:没有完美的存储介质。所有的物质都会衰变,所有的化学键都会断裂,所有的信息最终都会趋向熵增。我们能做的,只是选择衰变速度最慢的那些介质,然后接受时间终将获胜这个事实。

DNA是生命的语言,但生命本身就是短暂的。我的赛博墓志铭需要的,不是生命的隐喻,而是岩石的坚固,金属的稳定,玻璃的透明。

第七层困境:钛箔文档的低技术备份

技术会失效,设备会消失。所以我需要一份"低技术备份"。

纸张不够稳定。即使是无酸纸,在几百年的时间尺度上,纤维素的降解、墨水的褪色、霉菌的侵蚀,这些都是无法完全避免的。我需要更极端的方案。

钛箔。

我订购了一批0.1mm厚度的TA1工业纯钛箔,尺寸裁切为A4大小。钛的化学稳定性极高,在常温下表面会迅速形成一层致密的氧化膜(TiO2),这层膜能有效保护基体不被进一步氧化。钛在海水中、土壤中、甚至弱酸弱碱环境中都能保持稳定,理论寿命可以达到百万年级别。

但钛箔无法用普通打印机打印。我需要用激光蚀刻。

我找到了一台工业用的光纤激光打标机,功率50W,波长1064nm。这种激光可以在钛表面烧蚀出深度约20到50微米的凹痕,或者通过控制功率和扫描速度,使钛表面发生氧化颜色变化——从银白色变为金色、紫色、蓝色,这是薄膜干涉效应,不同厚度的氧化膜会反射不同波长的光。

我要蚀刻的内容:

1. 核心文档(约50张钛箔):我的自传摘要、重要的思想笔记、给未来的信。纯文本,使用8pt的字体,一张A4钛箔可以容纳约3000个汉字或5000个英文单词。激光蚀刻的文字,即使钛箔表面被氧化或污染,凹痕依然清晰可辨。
2. 数据的物理表示(约200张钛箔):我把核心照片和关键数据,用二维码的形式蚀刻上去。不是普通的QR码,而是一种我自己设计的、鲁棒性极高的点阵编码:每个"像素"是2mm×2mm的方块,用激光烧蚀成黑色(深度约50微米)或保持原色(银白色),一张A4钛箔可以存储约2KB。200张大约能存储400KB——足够50张低分辨率图像和所有关键文本。

每张钛箔的四个角都用激光打孔,孔径3mm,这是定位标记。即使钛箔变形,也可以通过这四个孔进行几何校正,恢复原始的点阵排列。我还在每张钛箔的底部边缘蚀刻了页码和内容摘要,用人类可读的文字。

激光蚀刻的过程很慢。每张钛箔需要15到20分钟,功率太高会烧穿,太低则痕迹不够深。我花了整整一周时间,才完成所有250张钛箔的蚀刻。

蚀刻完成后,我在第一张钛箔上用激光刻下了详细的说明:

“这些钛箔记录了公元2026年一个人类个体的记忆。文字可直接阅读。点阵图案是二进制编码:黑色方块=‘1’,银白方块=‘0’。从左上角开始,横向扫描,每8个方块构成一个字节。字节解码方式参见第2张钛箔的ASCII码表。即使没有电子设备,可用直尺和笔手工记录方块状态,然后按规则逐个翻译成字符。”

为了测试可行性,我真的这么做了一次。随机选了一张钛箔,用放大镜和方格纸,手工抄录了其中一个数据块的所有方块状态——大约200个字节。然后对照ASCII表,逐字节翻译。花了我整整一个下午,最后得到了一段完整的文字:“The quick brown fox jumps over the lazy dog. 2026年1月6日,都柏林,天气多云。"——翻译正确,没有一个错误。

这种低技术方案让我感到某种安慰。即使所有的高科技设备都失效了,只要还有人能阅读和数数,只要钛箔还在,这些信息就不会彻底消失。

钛箔还有个巨大的优势:它们可以被弯曲、折叠、甚至轻微划伤,而不会像纸张那样撕裂或碎裂。激光蚀刻的凹痕深达50微米,即使表面被泥土覆盖、被水浸泡,用清水冲洗后,凹痕依然清晰可辨,可以通过触觉或者侧光照射读取。

第八层困境:终极容器的工程设计

技术方案设计完了,最后是物理保护。这些东西将被放在我的棺材里,与我一起埋葬。容器的设计至关重要——它必须能够在地下环境中保持稳定几百年,甚至上千年。

我订购了一个定制的TC4钛合金箱体。TC4(Ti-6Al-4V)是航空航天级别的钛合金,含有6%的铝和4%的钒,具有极高的强度重量比和优异的耐腐蚀性。钛在自然环境中几乎不会腐蚀,理论寿命可以超过一亿年——远远超过任何有机材料或普通金属。

箱体尺寸40cm×30cm×20cm,壁厚5mm,采用整体CNC加工,没有焊缝(焊缝是潜在的薄弱点)。箱盖通过精密的研磨配合,间隙控制在0.05mm以内,这种机械密封比任何橡胶垫圈都要可靠——橡胶会在几十年内老化失效,但金属对金属的接触可以保持几千年。

但更关键的是内部结构的设计。

光盘的保护方案:

我放弃了塑料袋或防静电袋——这些有机材料在几百年内会完全降解,变成粉末或黏稠的污染物。我转而使用JGS1合成石英玻璃。

JGS1是一种高纯度的熔融石英玻璃,羟基含量极低(小于5ppm),透光率高,化学稳定性极佳。在地质尺度上,石英玻璃几乎是惰性的——天然石英晶体可以在地壳中稳定存在数十亿年。

我找到一家光学加工厂,定制了5个石英玻璃"保护舱”,每个舱用来封装一张M-DISC光盘。设计非常精巧:

每个保护舱由两块10mm厚的石英玻璃圆盘组成,直径150mm,中间是一个精密雕刻的同心圆阶梯结构。用CNC加工的金刚石刀具,在石英表面雕刻出深度1mm、宽度恰好等于光盘厚度(1.2mm)的环形槽。

光盘的中心孔(直径15mm)被一个凸起的石英柱精确定位,外缘(直径120mm)被外环的槽卡住。这样,光盘被石英玻璃稳固夹持,中心和边缘被固定,但核心数据层(位于光盘内部,距离表面约1mm)在两块玻璃之间完全悬浮,没有任何接触点。

两块石英玻璃通过光学胶合技术粘合——使用UV固化的硅酸盐基胶,这种胶本身也是无机材料,固化后与石英玻璃的化学性质接近,可以保持数百年的稳定。胶合完成后,整个保护舱是密封的,光盘被完全隔绝在两层石英玻璃之间,与外界环境零接触。

这种设计的优势是:

• 石英玻璃透明,即使不打开,也可以通过玻璃直接用激光读取光盘(虽然需要对折射率进行校正)
• 光盘的数据层悬浮,不受机械应力影响,不会因为温度变化导致的玻璃膨胀而变形
• 石英玻璃的硬度高(莫氏7级),耐划伤,即使埋在土中被石块挤压,也不会轻易破裂

钛箔的保护方案:

250张钛箔被整齐叠放,每10张之间用一片0.5mm厚的碳纤维板隔开,防止钛箔之间因为微小的移动而摩擦。碳纤维板不会腐蚀,不会与钛发生反应,而且质量轻,不会增加太多重量。

整叠钛箔被放置在一个独立的钛合金内盒中,尺寸30cm×22cm×8cm,壁厚3mm。内盒的四个角填充碳纤维棉——这是一种高性能的缓冲材料,由短切碳纤维经过针刺工艺制成,具有优异的弹性和化学稳定性。碳纤维不会降解,不会吸水,在地下环境中可以保持性能数百年。

我彻底放弃了任何干燥剂。传统的干燥剂,无论是硅胶还是氧化钙,都有致命的缺陷:

• 硅胶珠的包装袋(通常是无纺布或透气纸)会在几十年内降解,硅胶珠会散落出来,变成粉尘污染物
• 铁粉基的脱氧剂更糟糕——包装袋破裂后,铁粉会迅速氧化成铁锈,散落在箱内,铁锈粉末是极其可怕的污染物,会腐蚀金属表面,污染光盘,甚至可能与钛发生原电池反应(虽然钛很稳定,但如果有铜等其他金属存在,在潮湿环境中可能形成电化学腐蚀)
• 最致命的是,干燥剂饱和后,在温度波动下会反向释放水汽,从吸湿剂变成释湿源,反而增加了箱内的湿度

我的方案是:彻底依靠密封和惰性气体。

所有的内部组件(石英玻璃保护舱、钛箔内盒)都被放置在主箱体中,然后通过一个特殊的充气阀,先抽真空,再缓慢充入高纯氩气。氩气是惰性气体中最实用的选择——比氮气更惰性(完全不参与任何化学反应),比氦气分子量大(泄漏速度慢),而且价格相对合理。

充气完成后,达到1.2个大气压(略高于标准大气压,这样即使有微小泄漏,氩气也会向外渗出,而不是外界空气渗入)。

最后,也是最关键的一步:密封。

我放弃了环氧树脂或任何有机胶粘剂。环氧树脂虽然强度高,但它本质上是聚合物,在几百年的时间尺度上,紫外线、氧化、水解,这些因素会让它逐渐降解,变脆,开裂,最终失效。几百年后,环氧树脂会像塑料一样粉化,密封失效,箱内精心充入的氩气会泄漏,变成普通空气。

我的方案是:激光焊接。

找到一家专业的钛合金焊接工厂,他们使用光纤激光焊接设备,功率3kW,焊接速度精确控制,可以在氩气保护氛围下完成焊接。焊接过程中,激光束精确熔化钛合金的箱盖和箱体边缘,两者熔融在一起,冷却后形成完全一体的结构——没有缝隙,没有胶层,只有纯粹的金属结合。

钛合金的激光焊接质量极高,焊缝的强度甚至超过母材,而且由于钛的表面氧化膜会迅速修复,焊缝在焊接完成后几秒内就会形成新的保护膜,与箱体表面一样耐腐蚀。

焊接完成后,我检查了焊缝:光滑、连续、没有气孔或裂纹。用氦气检漏仪测试,泄漏率小于10^-9 mbar·L/s——这意味着,即使在真空环境下,氩气的泄漏速度也是极其缓慢的,在常温常压的地下环境中,这个密封可以保持数千年。

第九层困境:终极屏障——混凝土封装

钛合金箱已经是接近完美的容器了,但我还需要最后一层保护:防止被盗,以及与外界环境的彻底隔绝。

答案是:高标号混凝土。

我设计了一个混凝土"石棺",尺寸80cm×60cm×50cm,壁厚15cm,使用C60高强度混凝土浇筑。C60混凝土的28天抗压强度达到60MPa,这意味着每平方厘米可以承受600公斤的压力,即使埋在深层土壤中,承受数米厚度的土压力,也不会开裂。

混凝土的配方经过特别设计:

• 水泥:使用硫铝酸盐水泥,而非普通硅酸盐水泥。硫铝酸盐水泥的水化产物(钙矾石)体积稳定,不会因为碳化而收缩开裂,在地下环境中更耐久
• 骨料:使用玄武岩碎石,而非普通石灰石。玄武岩的化学稳定性好,不与酸性土壤反应
• 外加剂:添加硅灰(Silica Fume)和聚羧酸高效减水剂。硅灰可以填充水泥浆体的微孔,使混凝土更致密,抗渗性能大幅提升;减水剂可以在保持流动性的同时降低水灰比,提高最终强度
• 纤维增强:掺入钢纤维和聚丙烯纤维的混杂纤维。钢纤维提高抗拉强度,聚丙烯纤维防止早期开裂

浇筑过程在一个定制的模具中完成。先浇筑底部和四壁,厚度15cm,内部留出40cm×30cm×20cm的空腔,恰好容纳钛合金箱。24小时后,混凝土初凝,我将钛合金箱小心地放入空腔中央,周围用碳纤维棉填充,确保钛箱悬浮在混凝土块的几何中心,不与任何一面混凝土接触(避免热胀冷缩时的应力传递)。

然后浇筑顶盖,同样15cm厚。整个浇筑过程使用附着式振动器,确保混凝土充分密实,没有气泡和蜂窝。

养护是关键。混凝土浇筑后,我用塑料薄膜覆盖,保持湿润养护28天。期间每天洒水两次,确保水泥充分水化。28天后,混凝土达到设计强度,表面坚硬如石。

最终的混凝土石棺重量约为250公斤——这本身就是一种防护。没有大型机械,没有多人协作,几乎不可能将它从墓穴中搬出。即使有人试图破坏,用普通工具(锤子、凿子)破开15cm厚的C60混凝土,需要几个小时的持续工作,而且会产生巨大的噪音。

更重要的是,混凝土提供了一个相对稳定的微环境。混凝土是多孔材料,但掺入硅灰后,孔隙率大幅降低,透水性极小。即使外部土壤潮湿,水分渗透到钛箱表面也需要几十年的时间。而混凝土本身是碱性的(pH值约为12-13),这种碱性环境可以抑制大多数微生物的生长,防止霉菌和细菌的侵蚀。

最外层,我在混凝土表面涂刷了一层环氧树脂防水涂料——虽然我不信任环氧树脂作为长期密封材料,但作为混凝土的表面防护层,它可以在最初的几十年内提供额外的防水保护。几十年后,即使环氧涂层失效,混凝土本身的致密结构也足以继续保护内部的钛箱。

但我还想要更保险的防护。混凝土虽然致密,但终究是多孔材料,而且表面的环氧树脂涂层只能维持几十年。我需要一层真正能够长期抵抗水分渗透的屏障。

答案是改性沥青防水涂料。

普通沥青会在温度变化下开裂,但SBS(苯乙烯-丁二烯-苯乙烯)改性沥青不同。它添加了高分子聚合物,使沥青具有了弹性和韧性。在-35℃到100℃的温度范围内,都能保持柔韧性,不会因为热胀冷缩而开裂。

我选择了双组分的改性沥青防水涂料,在混凝土表面涂刷了三层,每层厚度约3mm,总厚度接近1cm。涂刷时需要等待每一层完全固化(约24小时),然后用喷灯轻微加热表面,让新旧层之间熔融结合,形成一个整体。

这层黑色的、略带光泽的涂层,像是给混凝土石棺穿上了一件防水外衣。它的抗渗性能极强,即使浸泡在水中,水分的渗透速度也极其缓慢。而且,改性沥青本身对微生物有抑制作用,不会像有机涂层那样成为霉菌的培养基。

在地下环境中,这层沥青涂层可以保持至少一百年的有效防护。一百年后,即使沥青老化变硬,它依然会作为一层物理屏障,延缓水分向混凝土的渗透。而到那时,混凝土本身的致密结构也已经充分成熟,足以独立承担防护任务。

最终的混凝土石棺,从里到外,是一个多层防护系统:

• 核心:TC4钛合金箱,激光焊接,充氩气
• 第一层:碳纤维棉缓冲
• 第二层:C60高强度混凝土,15cm厚
• 第三层:环氧树脂防水涂料(短期防护)
• 第四层:改性沥青防水涂料,1cm厚(长期防护)

这是我能想到的,在个人能力范围内,最极致的物理保护方案。

尾声:刻在石头上的坐标

完成所有这些准备后,我坐在堆满组件的房间里——石英玻璃保护舱中封存的M-DISC光盘,整齐叠放的钛箔文档,还有那个沉重的钛合金箱——突然想起了《三体》中的一个场景。

罗辑，那个被时代抛弃又被时代需要的面壁者，在生命的最后阶段，接下了一个看似不可能完成的任务：为人类文明建造一座博物馆，让它能够保存一亿年以上。他研究了所有先进的存储技术——数字芯片、光存储、量子记忆——最后得出了一个近乎荒谬的结论：最可靠的方式，是把字刻在石头上。

石头，这种最原始、最古老的信息载体，在数字技术极度发达的未来，反而成了唯一能够对抗时间的选择。于是罗辑在冥王星上，用注入了耐久金属的岩壁，一笔一划地刻下人类文明的记录。不是为了自己，而是为了那些可能在亿万年后到来的未知文明，让他们知道：曾经有一个叫"人类"的种族，在这片宇宙中存在过。

这也让我想起了徐谓礼。他用纸保存了自己的文书,丝绸在地下770年依然完好。但丝绸是有机物,终究会降解。而我有幸生活在一个科技更发达的时代,我可以用钛、用玻璃、用混凝土、用沥青——这些在地质尺度上稳定的材料,来构建我的时间胶囊。

但本质上,我和徐谓礼做的是同一件事:把那些证明"我存在过"的东西,小心翼翼地保护起来,托付给时间。

这给了我最后的灵感。

我需要一块墓碑。不是传统的那种刻着生卒年月的墓碑,而是一块信息墓碑,一块能够引导未来发现者的路标。

我订购了一块花岗岩石碑,尺寸1米×1.5米,厚度20厘米。花岗岩的硬度是莫氏6到7级,地质学家估计,它的侵蚀速度大约是每百年1毫米。也就是说,我要刻下的内容,至少可以保存几千年。

石碑的设计花了我一周时间。我要在有限的空间里,放置最关键的信息:

顶部区域:一个二维码,使用纠错等级最高的QR Code Level H(可以容忍30%的损坏),编码了一段JSON格式的核心信息:

{
  "name": "[我的名字]",
  "birth": "19XX",
  "death": "20XX",
  "message": "Below this stone lies a digital time capsule.",
  "contents": {
    "titanium_alloy_box": 1,
    "optical_discs_in_quartz": 5,
    "titanium_foil_documents": 250
  },
  "reading_guide": "Start with disc 1, file ROSETTA/index.html",
  "seal": "Laser-welded TC4 titanium, argon-filled, concrete-encased"
}

中央区域:用浮雕的形式,展示了读取指南的核心要点:

• 一个光盘在石英玻璃保护舱中的剖面图,标注"405nm激光读取"
• 一张钛箔的示意图,标注"激光蚀刻,直接可读"
• 一个混凝土块包裹钛箱的剖面图,标注各层结构

底部区域:用三种语言刻写的铭文:

English:

“I lived in the early 21st century, year 2026. Below lies my memory, sealed in titanium and stone. Contents: light-etched discs in quartz, and titanium-foil documents. May they survive the ages.”

中文:

“吾生于公元二十一世纪,公元2026年。墓中存吾之记忆,封于钛金与岩石。内含:石英中之光盘,钛箔之文献。愿其历经时代。”

符号语言:

一个人形→(光盘+钛箔)→钛箱→混凝土→时钟→向前延伸的箭头

我找到了一位专业的石雕师傅,用传统的凿刻技术完成了这块石碑。不是激光雕刻(虽然更精确,但刻痕较浅),而是真正的手工凿刻,每一刀都深达5到10毫米。风雨可能会侵蚀它们,但需要几千年。

石碑完成后,我用手抚摸那些凹陷的文字和图案,感受着岩石的粗糙质感。这是一种时间的质感,一种"我曾在此"的宣言,一种对虚无的倔强抵抗。

最后的独白

现在,一切都准备好了。

5张M-DISC光盘,封存在石英玻璃保护舱中,每张都携带着我的照片、文字、声音。

250张钛箔文档,激光蚀刻,记录了我的思想和存在证明。

1个TC4钛合金箱,激光焊接密封,充满氩气,将在地下守护数千年。

1座混凝土石棺,250公斤重,与大地融为一体。

1块花岗岩墓碑,刻着读取指南,将在地表静静等待几千年。

它们将被放在我的棺材旁边(混凝土石棺太重,不适合放在木质棺材内),埋在两米深的地下,上方竖立着那块石碑。

我不知道未来会是什么样子。也许人类文明会继续繁荣,那时的人们会用我无法想象的技术轻松读取这些数据,就像我们今天用手机扫描千年前的竹简一样简单。也许文明会倒退,那时的人们会重新学习如何从石头上的符号中解读信息,就像商博良破译罗塞塔石碑一样艰难。也许人类已经不在了,外星考古学家会挖开我的墓,困惑地看着这些陌生的物品,试图理解这个奇怪物种的存在方式。

但无论如何,我已经完成了我能做的一切。

我用这个时代最先进的技术,也用最古老的方式,构建了一个跨越时间的信息胶囊。从纳米级的光盘凹坑到米级的石碑,从需要405纳米激光读取的光盘到可以用手指触摸的钛箔刻痕,从石英玻璃的透明庇护到钛合金的激光焊接,从氩气的惰性守护到混凝土的坚固屏障,我试图覆盖所有可能的技术断层。

这是一场赌博。赌未来会有人在意,会有人好奇,会有人愿意花时间去理解一个2026年普通人的生活。

但即使没有人打开这个时间胶囊,即使它在地下安静地等待,我也不会后悔。因为这个过程本身,这个思考如何保存、如何传递、如何对抗遗忘的过程,已经改变了我对"存在"的理解。

它让我意识到:存在不仅仅是活着,更是留下痕迹。

它让我认真审视:什么是真正值得记住的。

它让我明白:面对时间的洪流,我们唯一的武器就是记录。

它也让我理解:没有完美的方案,所有的物质都会衰变,我们只能选择衰变最慢的那些。

当我完成最后一块钛箔的蚀刻,看着钛合金箱被激光焊接密封,看着混凝土在模具中缓缓凝固,我突然感到一种前所未有的平静。

我知道死亡终将到来。我的身体会腐烂,化为尘土,回归大地的循环。但我的思想、我的记忆、我的存在痕迹,会被锁在那些光盘的凹坑中,钛箔的刻痕上,石头的凿槽内。

它们会等待。

等待几十年,几百年,也许几千年。

等待一个好奇的灵魂,在某个遥远的未来,挖开这座墓,破开那层混凝土,打开那个钛合金箱,取出那些封在石英玻璃中的光盘,或者用手指抚摸那些钛箔上的刻痕。

然后,那一刻,我会复活。

不是肉体的复活,而是信息的复活。我的声音会再次响起,我的照片会再次显现,我的思想会再次被理解。那个未来的读者会知道:2026年,地球上,都柏林,曾经有一个人,像他们一样思考,像他们一样困惑,像他们一样渴望被记住。

而这,就是我的赛博墓志铭。

不是为了不朽。

不是为了伟大。

只是为了证明:

我来过。

我活过。

我留下了痕迹。

从光子到刻痕,从激光蚀刻到岩石凿槽。

从石英玻璃到钛合金,从氩气密封到混凝土封装。

面对虚无,我选择抵抗。

面对遗忘,我选择记录。

面对衰变,我选择最稳定的物质。

这是我的时间胶囊。

这是我的存在证明。

这是我给未来的礼物。

窗外,都柏林的冬日黄昏静悄悄地降临。我关上电脑,看着桌上那些已经准备好的组件。它们安静地躺在那里,等待着最后的时刻,等待着与我一起进入永恒的黑暗——又或者,进入永恒的光明。

我不知道。但我已经做好了准备。

现在,我可以继续生活了。因为我知道,当死亡到来时,我不会完全消失。

某个部分的我,会一直存在下去。

在光的凹痕里。

在钛的刻槽上。

在石头的凿痕内。

在氩气的密封中。

在混凝土的庇护下。

等待着。

述说着。

证明着。

我曾经在这里。
